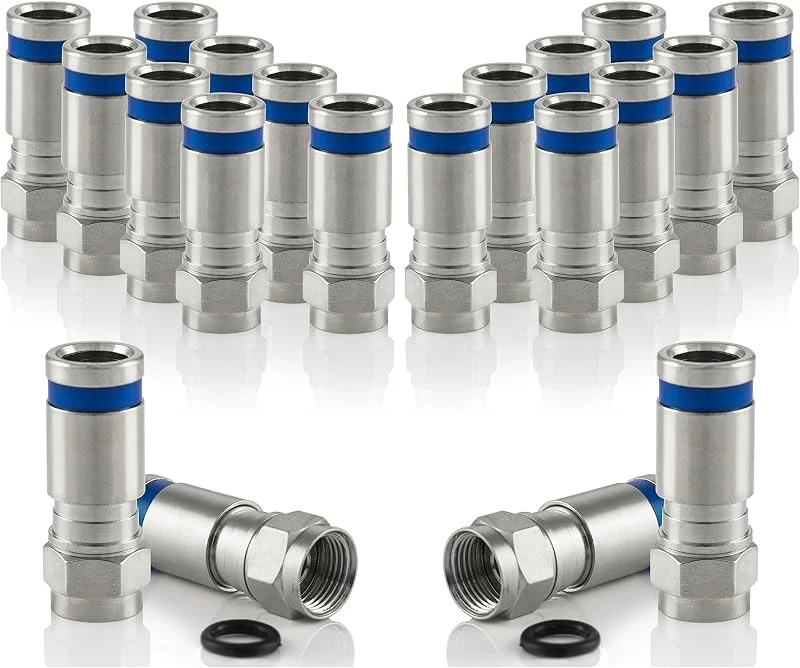

Poppstar 20x F-kontakt, koaxialkontakt för koaxialkabel, Quick Mount-kontakt, antennkabel, satellitkabel till 7, 5 mm, väderbeständig, silver — TV och streaming

Produktbeskrivning

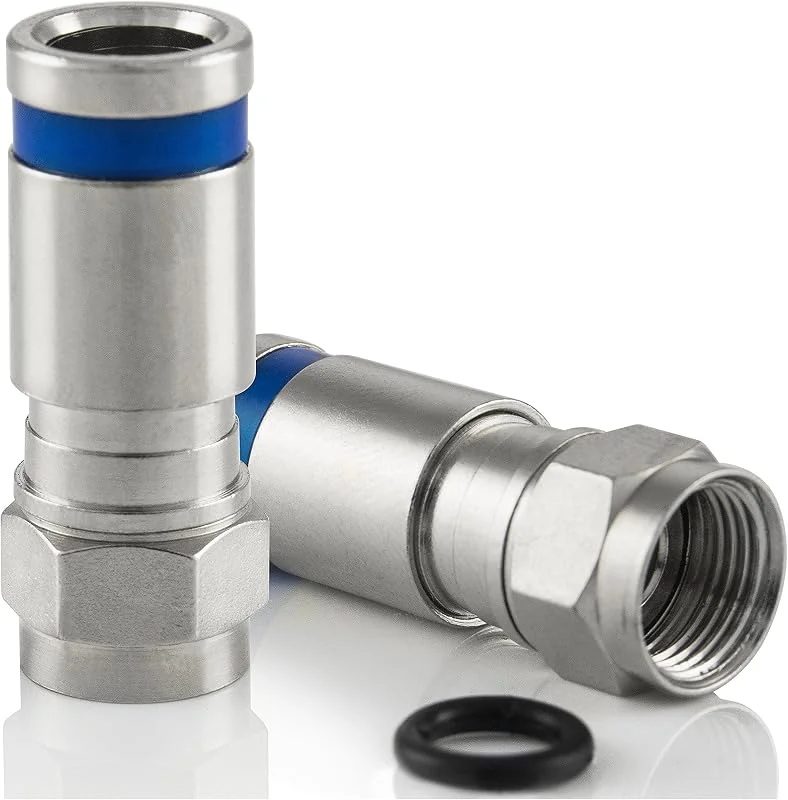

Poppstar premium kompressionskontakt för koaxialkabel med tätningsring

Med vår kompressionskontakt för koaxialkabel garanteras du en väderbeständig anslutning till din parabol, plattantenn, LNB, LNBF; LNC; BNC eller annan antenn.

Montering

Montering

För monteringen krävs att man har en crimptång/kompressionstång och en koaxialskalare/skaltång (rekommenderas).

1. a.(utan skaltång) Skala bort ca 10 mm av koaxialkabelns yttermantel med ett grunt snitt (annars skadar du kabelns inre delar). Detta exponerar lagret av fina metallavskärmningstrådar och folie precis innanför mantel.

1.b.(med skaltång) Ta skaltången (justera eventuella förinställningar av knivdjup och kabeldiameter), placera tången på kabeln och vrid den flera gånger i angiven rotationsriktning (pil på tången). Avlägsna sedan kabelresterna.

2.Vik de nu exponerade metallavskärmningstrådarna bakåt över kabelmanteln.

3.(Utan skaltång) Avlägsna 7 mm av de foliebelagda dielektrikumet så att innerledaren friläggs. OBS: Fara för kortslutning: kärnan får under inga omständigheter komma i kontakt med metallavskärmningstrådarna eller innerisoleringen. Överflödiga rester skall avlägsnas.

4.Tips: Skjut först på kontakten åt fel håll (med den gängade hylsan fram) på kabeln och tryck till lite - på detta sätt trycks metallflätningen på ytterledaren tillbaka snyggt.

5.Skjut på F-kontakten tills isolationen är i jämnhöjd med hålet i kontakten (vrid försiktigt kontakten vid behov). Mittledaren/kärnan ska sticka ut några millimeter vid korrekt installation.

6. Kontrollera återigen att innerledaren inte kommer i kontakt med fläta/folie.

7. Placera crimptångens käftar på F-kontaktens pressring och pressa försiktigt verktygshandtagen för att fästa kontakten i kabeln. Efter pressningen ska inte den färgade ringen vara synlig.

8.Korta vid behov innerledaren om den sticker ut framtill.

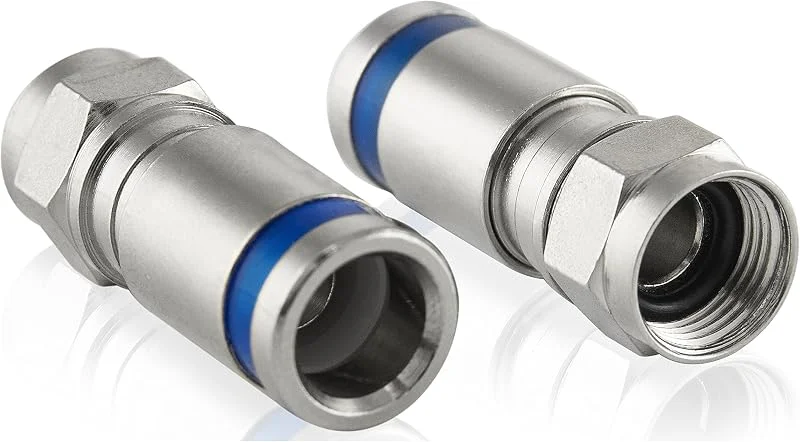

Efter montering av kabeln i kontakten kan tätningsringen ses om man tittar in i kontakten framifrån vilket säkerställer en väderbeständig installation.

Nu kan kontakten användas för en F-anslutning. För en parabolantenn rekommenderar vi att man drar åt anslutningen med en insexnyckel.
